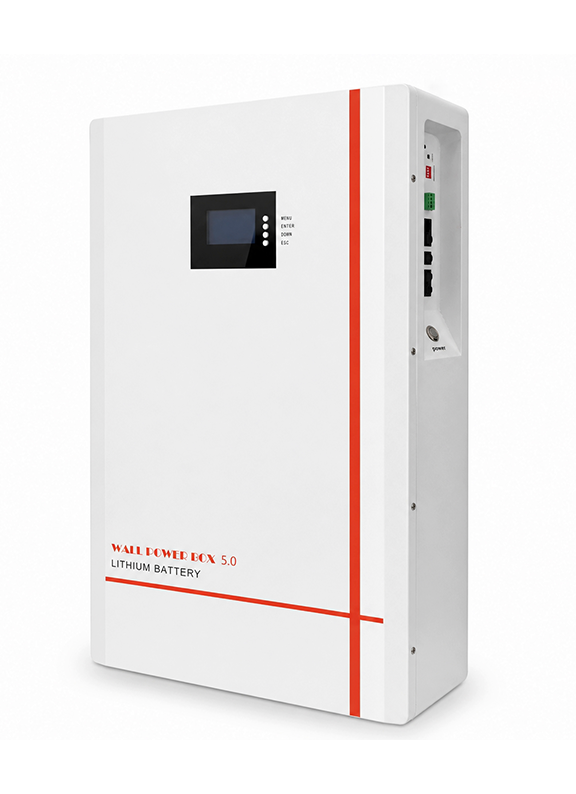

壁挂式 K01
壁挂式 K01 系列
壁挂式系列属于「壁挂式家用储能」类别，是一款壁挂式家用储能产品，额定能量覆盖5.12 kWh 至 16.0768 kWh，标称电压 51.2V，共 4 个容量型号。每一款型号的已确认参数均列于技术规格表。
壁挂式 K01
可扩展
智能 BMS
安全可信赖
核心特性
壁挂式家用储能容量范围
本系列额定能量覆盖5.12 kWh to 16.0768 kWh，标称电压51.2V，标称容量100Ah / 200Ah / 300Ah / 314Ah。每款型号的具体数值见技术规格表。
类型
本系列各型号的「类型」均为 磷酸铁锂。
标称电压
本系列各型号的「标称电压」均为 51.2V。
充电截止电压
本系列各型号的「充电截止电压」均为 58.4V。
长循环寿命
6000+ 次
技术规格
| 参数 | LQ-W5-K01 5.12 kWh |
LQ-W10-K01 10.24 kWh |
LQ-W15-K01 15.36 kWh |
LQ-W16-K01 16.0768 kWh |
|---|---|---|---|---|
| 类型 | 磷酸铁锂 | 磷酸铁锂 | 磷酸铁锂 | 磷酸铁锂 |
| 标称电压 | 51.2V | 51.2V | 51.2V | 51.2V |
| 标称容量 | 100Ah | 200Ah | 300Ah | 314Ah |
| 额定能量 | 5.12kWh | 10.24kWh | 15.36kWh | 16.0768kWh |
| 充电截止电压 | 58.4V | 58.4V | 58.4V | 58.4V |
| 放电截止电压 | 41.6V | 41.6V | 41.6V | 41.6V |
| 充电电流 | 100A | 200A | 150A | 160A |
| 放电电流 | 100A | 200A | 200A | 200A |
| 通信接口 | RS485 + CAN + RS232 | RS485 + CAN + RS232 | RS485 + CAN + RS232 | RS485 + CAN + RS232 |
| 通信协议 | 兼容市场主流逆变器协议 | 兼容市场主流逆变器协议 | 兼容市场主流逆变器协议 | 兼容市场主流逆变器协议 |
| 产品尺寸 | 700mm*483mm*170mm±2mm | 790mm*496mm*201mm±2mm | 947.5mm*496.4mm*206mm±2mm | 947.5mm*496.4mm*206mm±2mm |
| 充电工作温度 | 0°C ~ 45°C | 0°C ~ 45°C | 0°C ~ 45°C | 0°C ~ 45°C |
| 放电工作温度 | -20°C ~ 60°C | -20°C ~ 60°C | -20°C ~ 60°C | -20°C ~ 60°C |
| 存储温度 | -10°C ~ 45°C（每两个月充放电一次） | -10°C ~ 45°C（每两个月充放电一次） | -10°C ~ 45°C（每两个月充放电一次） | -10°C ~ 45°C（每两个月充放电一次） |
| 净重 | 50kg | 96kg | 123kg | 136kg |
| 毛重 | 63kg | 108kg | 136kg | 147kg |
| 包装尺寸 | 木箱780mm*560mm*330mm | 木箱 960mm*600mm*370mm | 木箱 1025mm*580mm*375mm | 木箱 1025mm*580mm*375mm |
| 循环寿命 | 6000+ | 6000+ | 6000+ | 6000+ |
| 防护等级 | IP65（ODM升级） | IP65（ODM升级） | IP65（ODM升级） | IP65（ODM升级） |
上下滑动查看全部参数
逆变器兼容性
| 品牌 | 型号 | 通信方式 | 状态 |
|---|---|---|---|
| 古瑞瓦特 GROWATT | SPH 3000-10000 | CAN / RS485 | 已验证兼容 |
| 德业 DEYE | SUN-3K/5K/8K/10K | CAN | 已验证兼容 |
| 锦浪 SOLIS | RHI-3K/4K/5K/6K | RS485 | 已验证兼容 |
| Victron | MultiPlus-II | CAN | 已验证兼容 |
本系列全型号已通过 CAN / RS485 / RS232 验证兼容德业、Victron、古瑞瓦特、GoodWe、SMA、锦浪、Sofar、Luxpower 等主流逆变器品牌。
应用场景
家庭备电
电网停电时为关键家用负载持续供电。
光储一体
存储多余的光伏电力，供夜间及阴雨天使用。
离网供电
为电网接入不稳定的场所供电，按当地发电条件与负载需求配置。
安装流程
现场勘测
检查安装现场与系统要求。
电池安装
将电池稳妥地安装到墙面。
逆变器连接
将电池连接至兼容的逆变器。
系统配置
配置通信参数。
系统调试
测试系统并确保正常运行。
正式运行
系统就绪，稳定可靠运行。
认证与安全
CEIECUN38.3RoHSMSDS
- 多级 BMS 保护
- 过充 / 过放保护
- 过流 / 短路保护
- 温度保护
常见问题
壁挂式K01系列属于「壁挂式家用储能」类别，额定能量覆盖5.12 kWh 至 16.0768 kWh，共 4 个容量型号。各型号的已确认参数列于技术规格表。
技术规格表中的数值全部来自产品目录工作表。目录未给出的参数在本页一律省略，不做估算，也不做反推，因此页面上的每一项数据都有明确来源。
OEM 现有平台 1 台起订；ODM 定制开发 100 台起订。
